ZXTXZ系列變壓器鐵心接地在線監測及限流裝置的智能化演進

變壓器鐵心多點接地故障是威脅電網安全運行的“隱形殺手”。ZXTXZ系列裝置的誕生，為這一頑疾提供了集實時監測、智能限流、遠程診斷于一體的系統性解決方案。本系列產品通過精密電阻網絡與智能控制邏輯，將傳統被動防護升級為主動安全屏障。

核心性能深度剖析：

1.雙重安全閉環： 實時監測鐵心接地電流（1mA-30A，±2.5%精度），一旦電流≥100mA立即報警。同時，02/03型獨有的限流電阻網絡可自動/手動投切，快速抑制環流，形成“監測-報警-動作”安全閉環。

2.智能診斷保障： 電阻網絡具備開路自診斷功能，異常時自動閉鎖裝置，確保鐵心始終可靠接地，杜絕保護失效風險。

3.全景數據賦能： 全系標配歷史數據自動存儲與回放，結合上位機軟件實現多維度分析（數據報表、趨勢曲線），為故障預警與狀態檢修提供核心依據。

4.高效遠程運檢： 裝置支持獨立運行或遠程監控（有線/無線），單臺上位機可管理多臺設備，實現狀態瀏覽、參數設置及遠程操作，大幅提升運檢效率。

5.工業級可靠設計： 不銹鋼三防機箱確保在變電站復雜環境中全天候穩定運行。

ZXTXZ系列型號技術對比與選型關鍵點：

選型決策指南：

ZXTXZ-01： 適用于僅需高精度接地電流監測與歷史數據分析的場景，如已配備固定限流電阻的改造項目或預算受限的監測點。

ZXTXZ-02： 主流推薦型號。在01型基礎上增加單路智能限流，實現監測-報警-抑制全流程自動化，滿足絕大多數單臺變壓器的主動安全防護需求。

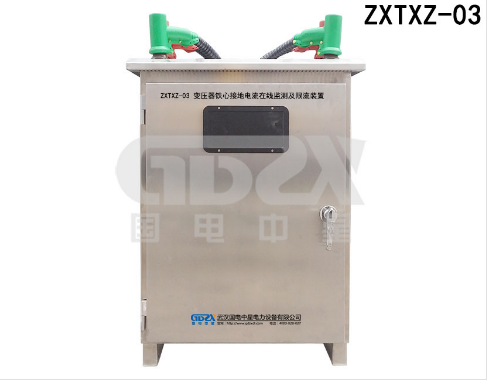

ZXTXZ-03： 面向大型關鍵變壓器或需同時監測兩個獨立接地回路的高要求場景。雙限流單元提供冗余保障，為重要資產構筑雙重安全防線。

技術價值：

ZXTXZ系列超越了傳統接地電流表的功能局限，其核心價值在于將實時感知、智能決策、快速動作、數據驅動深度融合：

1.精準阻斷故障鏈： 通過毫秒級限流電阻投切，有效遏制鐵心環流引發的過熱絕緣劣化，預防重大事故。

2.運維模式革新： 遠程監控與多機管理功能減少現場巡檢頻次，歷史數據深度分析推動檢修策略從“定期”轉向“按需”。

3.安全冗余設計： 電阻網絡開路診斷與閉鎖機制為設備安全增添關鍵保險。

結語：

ZXTXZ系列代表了變壓器鐵心接地保護從“被動監測”到“主動防御+智能運維”的技術躍遷。深入理解其01、02、03型號的差異化能力，是技術人員為變壓器匹配最佳安全方案、構建智能化運檢體系的關鍵一步。隨著電網智能化進程加速，此類集成監測、分析與控制功能的一體化裝置，必將成為保障核心電力設備安全穩定運行的基石。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
