技術革新與效率飛躍:ZXR-1A直流電阻測試儀與傳統電橋的深度對比解析
在電力設備的預防性試驗與交接試驗中,變壓器繞組、電機、電纜等感性負載的直流電阻測量是一項至關重要的工作。它能夠有效發現繞組匝間短路、接頭虛接、分接開關接觸不良等隱蔽缺陷。長期以來,這項測試工作主要由傳統的直流單臂電橋(QJ23)和雙臂電橋(QJ44)承擔。然而,隨著技術發展,傳統電橋的諸多弊端日益凸顯。本文將深度解析ZXR-1A直流電阻測試儀如何以革命性的技術,全面超越傳統電橋,提升測試工作的效率與可靠性。
一、 效率之戰:從“小時級”到“秒級”的跨越
? 傳統電橋之困:
傳統電橋采用手動調節平衡的原理,其測量過程完全依賴于操作人員的經驗和耐心。對于大型電力變壓器等大電感設備,其巨大的電感會嚴重阻礙直流電流的穩定,需要漫長的充電時間(通常長達數十分鐘甚至數小時)才能達到穩定狀態,之后才能進行精細的平衡操作。整個流程耗時費力,嚴重制約了現場工作效率。? ZXR-1A的解決方案:
ZXR-1A的核心優勢之一就是極致的測試速度。它采用先進的開關電源技術和恒流源技術,可輸出高達1A的大電流。強大的電流能有效加速鐵芯磁飽和,迅速克服電感慣性,將漫長的充電過程縮短至幾秒到十幾秒。同時,儀器具備自動消弧和測量功能,無需人工干預,一鍵即可得到穩定讀數。其“比電橋快幾百倍”的宣傳并非虛言,這將技術人員從漫長的等待中徹底解放出來。
二、 精度與可靠性:從“人工藝術”到“工業科技”
? 傳統電橋之困:
電橋的測量精度極易受到人為因素和環境因素的影響。操作者的手法、眼神判斷、電池電壓的穩定性、環境電磁干擾等都會直接影響最終的平衡點和讀數精度。其分辨率有限,在測量微歐級電阻時顯得力不從心。ZXR-1A的解決方案:
? 恒流源與四端子法: ZXR-1A采用恒流源技術,確保在整個測試過程中,施加于試品的電流高度穩定,不受負載變化和電池電壓跌落的影響。結合四端子測量法(Kelvin接法),徹底消除了測試線和接觸電阻對測量結果的影響,從原理上保證了微電阻測量的準確性。
? 高精度顯示與抗干擾: 儀器采用四位半LCD液晶顯示,分辨率高達1μΩ,精度為0.5級,遠超傳統電橋。LCD屏幕克服了LED在陽光下無法看清的缺點,適應各種現場環境。內部?jī)?yōu)質的進口元器件和抗干擾設計,確保了測量數據的穩定可靠和重復性好,消除了人為誤差。
三、 便攜性與易用性:從“實驗室”到“任何現場”
? 傳統電橋之困:
傳統電橋通常需要外接干電池或穩壓電源,設備本身和配套物件繁多,體積重量不占優勢,且操作步驟繁瑣,不適合在復雜的野外或高空作業環境中使用。? ZXR-1A的解決方案:
ZXR-1A是一款真正的現代化便攜式儀器。它內附可充電電池組,支持交直流兩用供電,一次充電可進行上百次測量。其集成化設計(尺寸:335×275×175mm,重量:2.8kg)極大地方便了攜帶和移動。操作界面簡潔直觀,測試人員只需接好線,按下測試鍵,即可獲取結果,大大降低了操作門檻和勞動強度。

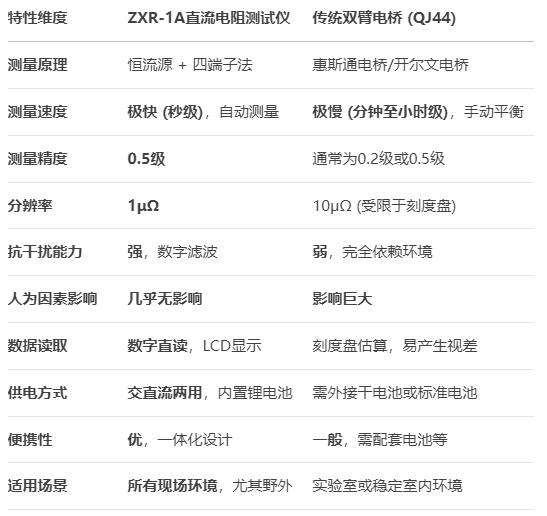

四、 技術指標對比一
結論與建議
綜上所述,ZXR-1A直流電阻測試儀在測量效率、精度、可靠性、便攜性和操作體驗上,對傳統直流電橋?qū)崿F(xiàn)了全方位的代際超越。它不僅僅是簡單的工具替換,更是測試方法論的技術升級。
對于廣大電力試驗技術人員而言,采用ZXR-1A這類現代直流電阻測試儀,意味著:
? 大幅提升工作效率,縮短設備停電時間。
? 確保數據準確可靠,為設備狀態評估提供堅實依據。
? 降低工作強度,簡化操作流程,減少對高級技工經驗的依賴。
? 拓展測試場景,能夠輕松應對各種苛刻的現場環境。
因此,無論是用于變壓器的例行試驗,還是故障排查中的快速診斷,ZXR-1A都應是技術團隊的首選工具。建議在預算允許的情況下,積極淘汰老舊的傳統電橋,擁抱新技術帶來的效率與可靠性紅利,為電力系統的安全穩定運行提供更有力的技術保障。
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
