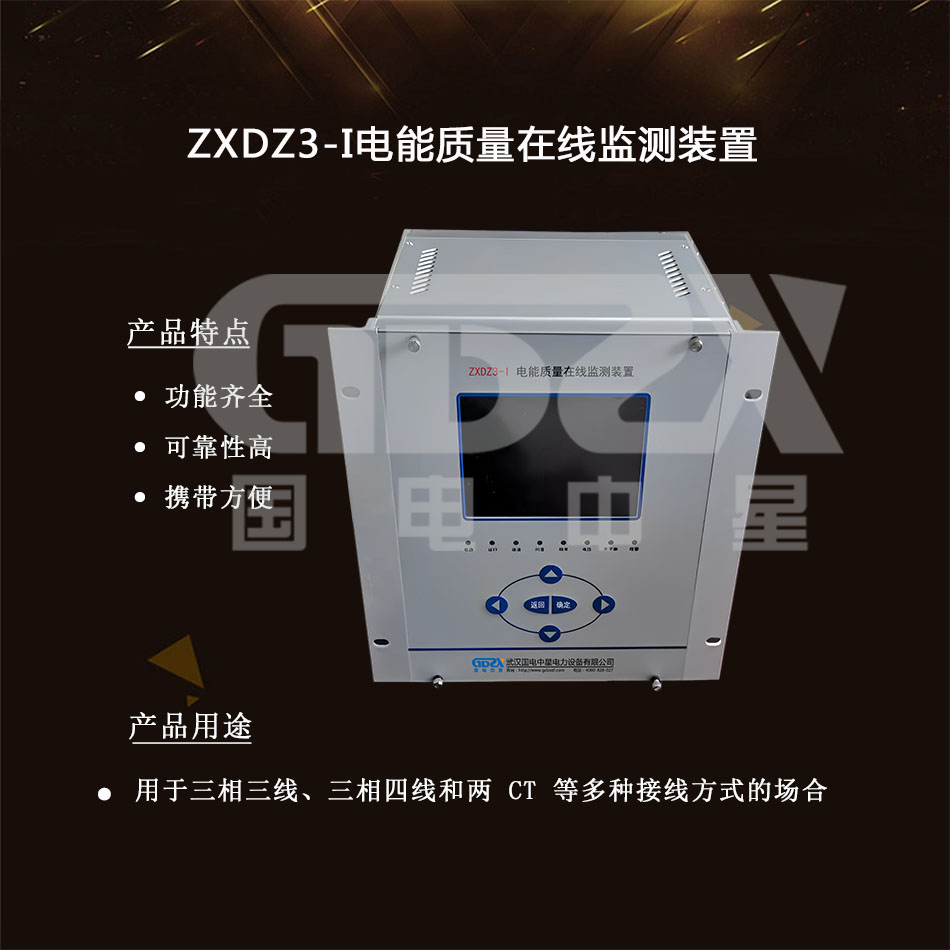

操作視頻ZXDZ3-I電能質量在線監測裝置采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。嵌入式工業控制板用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。
1) ZXDZ3-I電能質量在線監測裝置采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。
2) 嵌入式工業控制板用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。
3) DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；
4) 大容量的存儲空間，滿足電能質量監測儀對數據存儲的要求，可保存6 個月以上的歷史數據掉電不丟失。
5) 采用了軟硬件相結合的鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。
6) 強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
7) 核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測儀的EMC的要求。
8) 電能質量在線監測裝置，能夠滿足從 220V～500KV 各電壓等級，各種類型監測點電能質量監測的要求，而且裝置適用于三相三線、三相四線和兩 CT 等多種接線方式的場合。
技術參數 | 參數詳情 | |
基波電壓誤差 | ±0.2% | |
電壓偏差誤差 | ±0.2% | |
基波電流誤差 | ±0.5% | |
頻率偏差誤差 | ±0.01Hz | |
頻率測量范圍 | 45Hz～55Hz | |
三相電壓不平衡度 | 電壓不平衡度絕對誤差0.2% | |
電流不平衡度絕對誤差 | 1％ | |
電壓、電流各序分量 | 0.5% | |
電壓波動測量誤差 | ±5% | |
閃變測量誤差 | ±5% | |
諧波準確度 | A級 | |
間諧波 | 要求同諧波 | |
工作電源 | 交流 | 220V±10% ；45-60 Hz；諧波畸變率不大于15％ |
直流 | 220V±10%，紋波系數不大于5% | |
電流信號輸入 | 輸入方式 | 電流互感器輸入； |
額定值In | 5A/1A； | |
測量范圍 | AC 10mA～6A； | |
功率消耗 | 不大于0.5VA/路； | |
過載能力 | 1.2In 連續工作；2In 允許1s | |
電壓信號輸入 | 輸入方式 | 電壓互感器輸入； |
額定值Un | 57.7V/100V/220V/380V； | |
測量范圍 | AC 0.5V～400V； | |
功率消耗 | 不大于0.5VA/路； | |
過載能力 | 1.3Un 連續工作；1.4 Un 允許1s | |
輸入阻抗 | 大于100kΩ | |
開關量輸入 | 工作電壓 | DC24V/DC5V； |
輸入方式 | 空接點或有源接點； | |
隔離方式 | 光電隔離，隔離電壓2500V | |
使用環境 | 正常工作溫度 | -10℃～+55℃ |
極限工作溫度 | -20℃～+65℃ | |
相對濕度 | 5％～95％ | |
大氣壓力 | 86kPa～106kPa | |
海拔 | ≤3000 米 | |
防護等級 | IP50 | |
安裝方式 | 壁掛式 | |
配置 | 1*ABCN電壓；1*ABC電流 | |
適用范圍 | 單母線、分布式監測 | |
