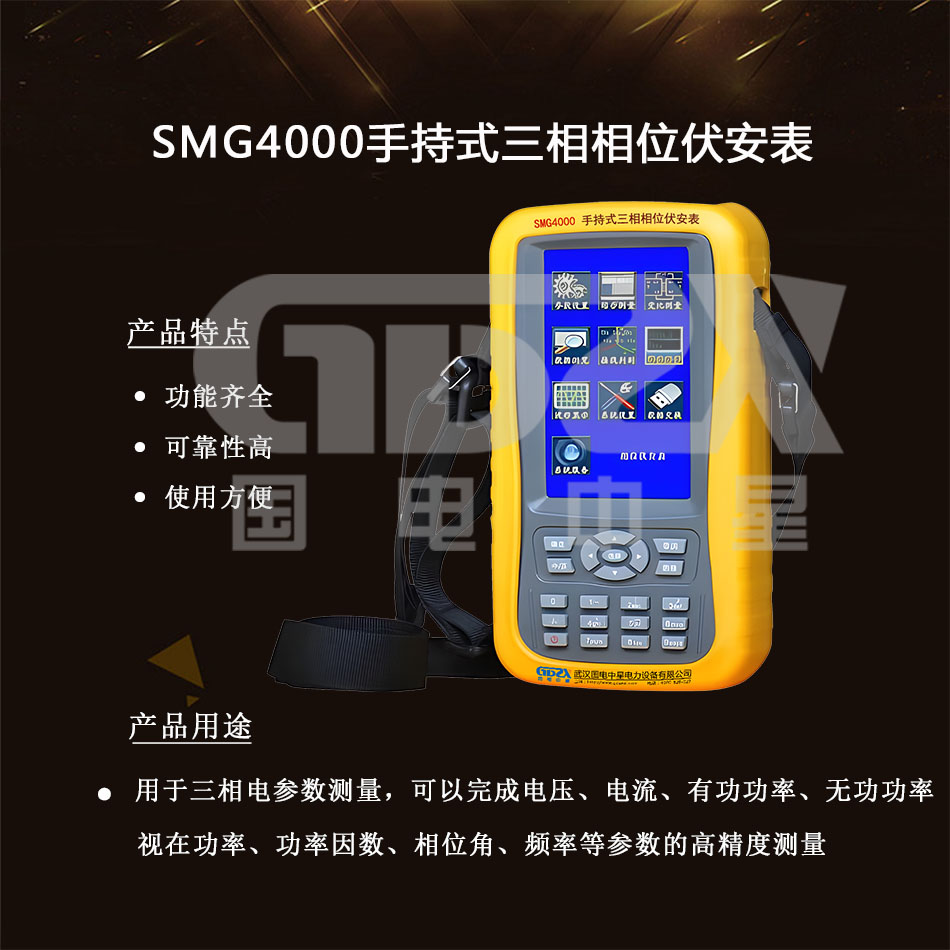

操作視頻SMG4000手持式三相相位伏安表采用了我公司自主開發并擁有知識產權的儀器儀表通用平臺，該平臺硬件集成了32位CPU、高速AD數據采集、標準的USB存儲和TFT彩色液晶接口。軟件使用我公司獨立開發的嵌入式實時操作系統、高級圖形界面、文件管理系統。由于在硬軟件上采用了一系列高新技術和全新生產工藝，使該儀器體積更小、可靠性更高、指標更穩定、使用更方便和功能更全。主要用于電參數測量，可以完成電壓、電流、有功功率、無功功率、視在功率、功率因數、相位角、頻率等參數的高精度測量。
1. 配置5英寸800X480電容液晶顯示屏，陽光下顯示清晰，沒有環境限制。可實現觸摸屏操作。
2. 可以一屏顯示電壓、電流、有功功率、無功功率、視在功率、功率因數、相位角、頻率等參數。
3. 內置標準漢字庫，可輸入或顯示所有的漢字，采用與手機相同漢字輸入方法，并帶聯想輸入。
4. 采用32位高速DSP作為主控制器，提供高速的數據處理及圖形處理能力。
5. 測量方式三相三線、三相四線單鍵快捷切換。
6. 具有向量圖顯示功能，提供三相三線 48 種、三相四線96 種接線判斷。
7. 具有六路波形顯示及諧波分析功能。
8. 配置大容量可充電聚合物鋰電池，可連續工作10 小時以上。
9. 最小可測量（5-10mA）電流并正確顯示相量圖，用于初裝變壓器的檢測。
10. 鉗形表鉗頭小，方便現場夾線。
11. 可以測試低壓變比數據。
12. 詳細的數據瀏覽功能，可實時查看存儲的歷史數據。
13. 內置大容量存儲芯片，可存儲20000條數據。可將數據導出至配套U盤，并通過配套U盤上傳至電腦，方便數據管理。
14. 支持標準USB接口，可用U盤導出測試數據，也可對設備軟件升級。
1. 電壓分辨率：0.01V，測量范圍0V～500V
2. 電壓量程: 100V 220V 380V，準確度等級：±(0.3%讀數+ 0.2%量程)
3. 電流分辨率：0.001A，測量范圍10mA～10A
4. 電流量程：5A 10A，準確度等級：±(0.3%讀數+ 0.2%量程)
5. 相位分辨率：0.01°，測量范圍：-180°～+180°
6. 準確度：±0.5°，±1°
7. 輸入阻抗：電壓輸入阻抗≥200KΩ
8. 頻率測量范圍：45～65Hz
9. 功耗：≤5VA
10. 外形尺寸：210×125×53（mm）；
11. 重量0.7kg。
-
